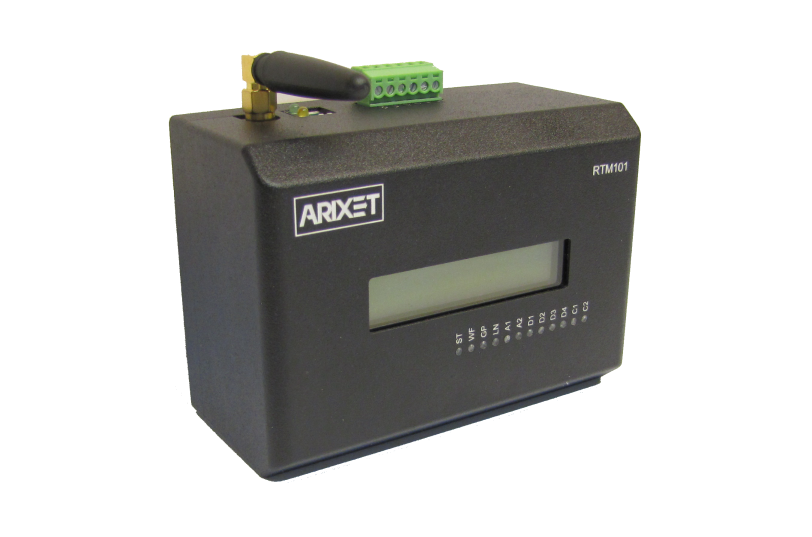

ARIXET RTM101 INDUSTERIAL MINI RTU & GPRS MODEM

پایانه دسترسی از راه دور آریکست مدل RTM101

مخصوص نصب در محیط های صنعتی

پایانه دسترسی از راه دور یا Remote terminal unit وسیله ای بسیار پر کاربرد در سیستمهای تله پروتکشن است. این تجهیز در پروژه های مربوط به صنایع مختلف همچون برق، آب و فاضلاب، نفت، گاز و پتروشیمی استفاده می شود. Mini RTU آریکست مدل RTM101 امکان برقراری ارتباط و کنترل تجهیزات صنعتی توزیع شده در گستره یک سازمان و ایجاد شبکه ی یکپارچه ای انتقال داده بر اساس استانداردهای صنعت اتوماسیون و اسکادا فراهم می کند.

محصول پایانه ارتباطی ARIXET RTM101 از جمله پایانه های تله متری مجهز به زیرساخت GPRS و با قابلیت های صنعتی در جهت حفظ پایداری ارتباط می باشد. RTM101 جهت همزیستی و استاندارد سازی ارتباط دارای پروتکل های صنعتی استاندارد اسکادا و همچنین درگاه های استاندارد محلی است.



ویژگی ها

دستگاه RTM101 دارای دو بخش ارتباطی عمده است بخش اول، ارتباط محلی دستگاه با تجهیزات و تاسیسات موجود در میدان است که توسط ورودی های آنالوگ جریانی تعبیه شده در دستگاه و همچنین درگاه ارتباطی با استاندارد RTU-Modbus تامین می شود. بخش دوم شامل برقراری ارتباط با سرور اسکادا از بستر GPRS و با پروتکل های استاندارد TCP-Modbus و یا IEC104 خواهد بود.

   مشخصات

  • Supply Voltage   TYPICAL 12VDC
    Network Frequency

      Quad-band 850/900/1800/1900MHz - 2G (GPRS class 12)

    Analog Input   4 pcs - 20 mA
    Immunity to noise

      - Peak pulse noise: 100V Peak

      - Effective interference at 50 Hz: 80V rms

     Temperature   Operation and storage: -20° to +70 °C
    Mounting type

      - IDIN Rail (EN-50022)



  •

    Port1

     - RS485



    Port2

    - Internal Bus

    Port3   Ethernet
  •

    Type



      Modbus-TCP Over Ethernet - IEC104 Over Ethernet



    Sim-Card



    Standard SIM (15 x 25mm)

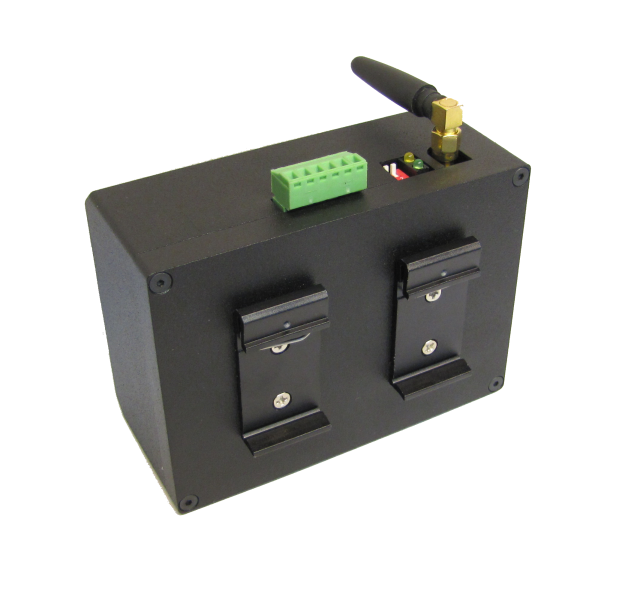

  • امکان نصب کلمپ دین ریل بر روی وجوه مختلف مدل اکسترنال و نصب کارتهای اینترنال بر روی رک 3U منطبق با برند آریکست یا برند دیکود

  •   > دانلود فایل PDF راهنمای کاربری
